Инструкции по инсталляции проекта Прометей

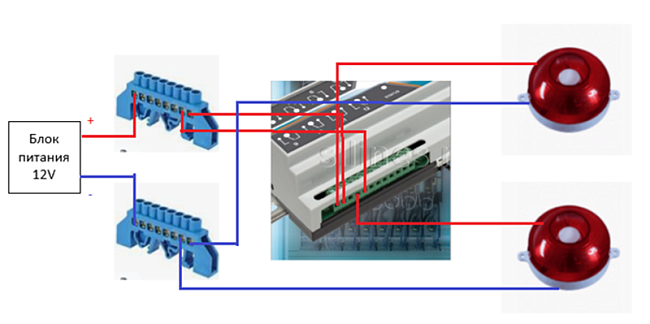

Подключение маяка через сетевое реле

Подключение маяка через сетевое реле

Положительный контакт маяка разрывается на реле устройства Prometheus и подключается к нормально открытой и центральной клемме реле.

Маяки следует подключать к номерам реле, соответствующим номеру кассы (маяк над первой кассой - к первому реле, маяк над второй кассой - ко второму реле и т.д.).

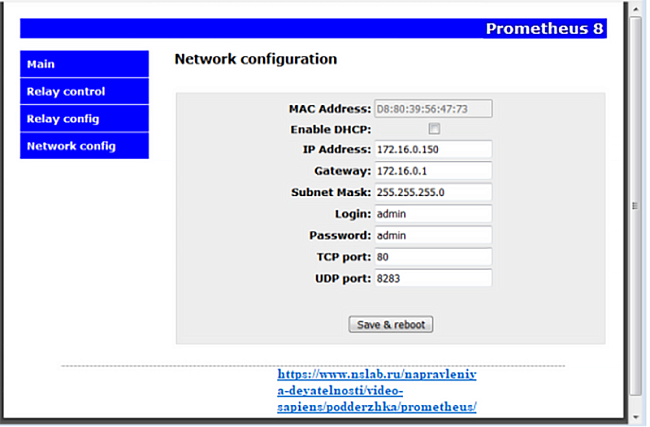

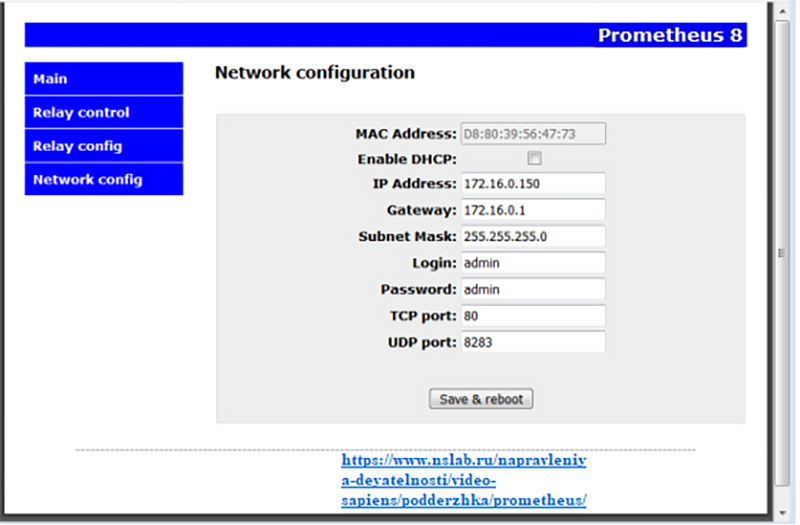

IP адрес устройства Prometheus по умолчанию 192.168.1.20, сменить его можно через web интерфейс (логин\пароль – admin\admin), зайдя в setup - network configuration:

IP адрес устройства Prometheus

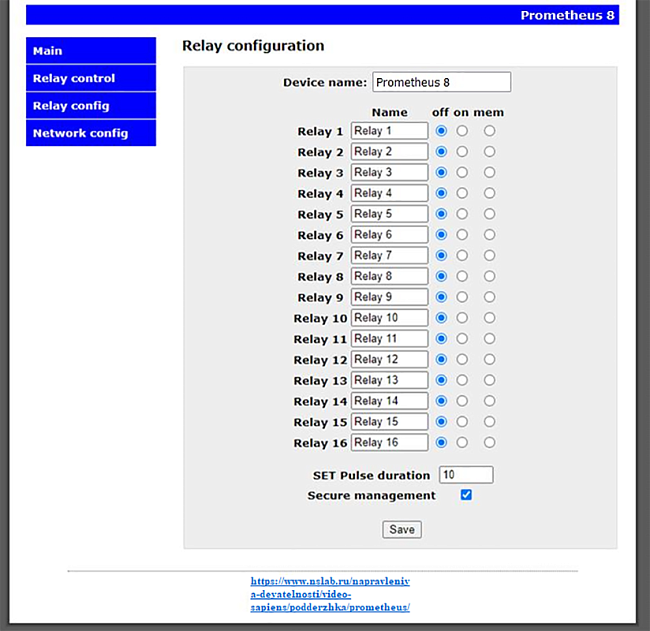

Длительность переключения реле (горения маяка) настраивается в setup – Relay config, в поле SET Pulse duration (в секундах), 10 секунд по умолчанию:

IP адрес устройства Prometheus

Настройка и запуск скрипта PROMETHEUS на Trassir

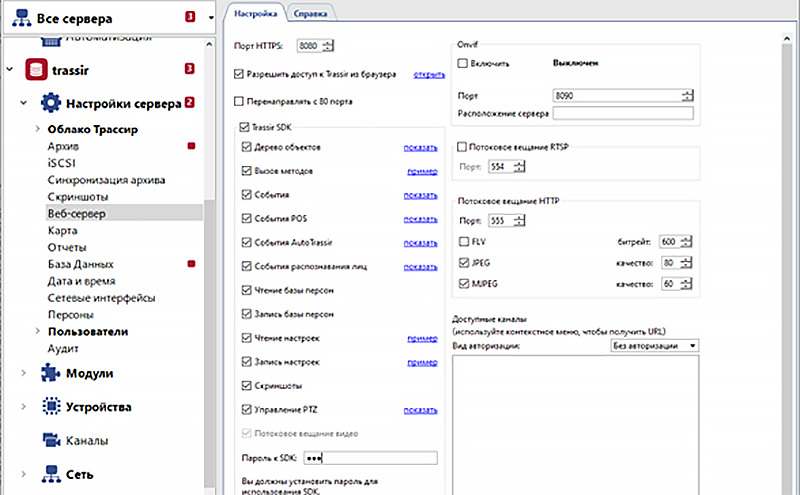

1. Активировать Trassir SDK и задать пароль к SDK – 111

Настройка и запуск скрипта PROMETHEUS


2. Запросить лицензионный код у компании НЛБ.

Для получения кода необходимо отправить:

  • количество касс, которые будут подключены к системе уведомлений PROMETHEUS

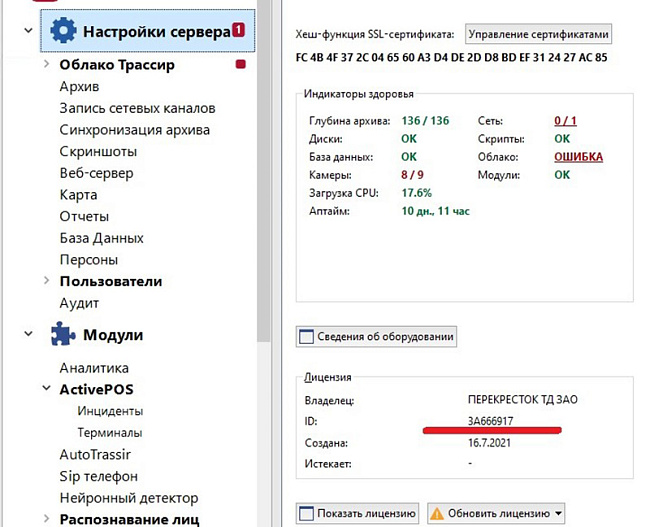

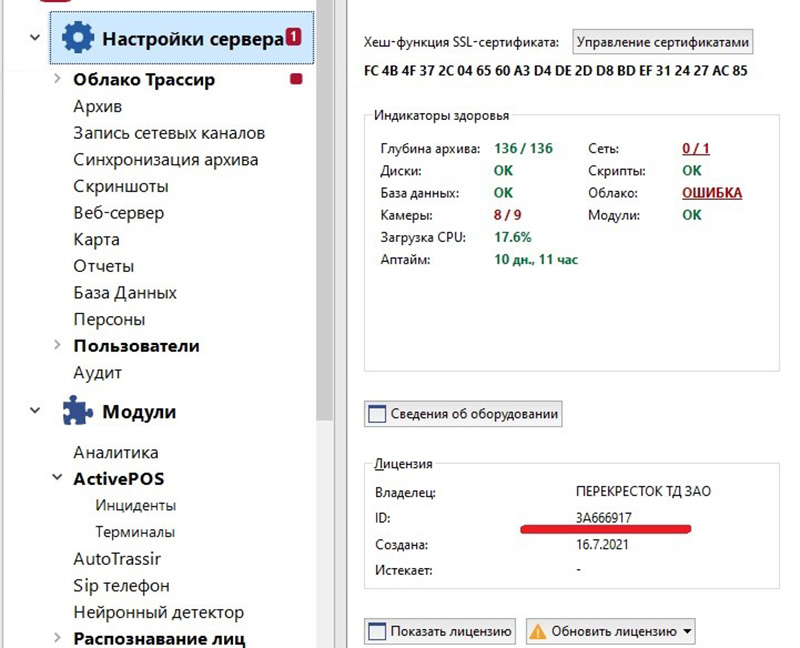

  • ID ключа лицензии Trassir


Настройка и запуск скрипта PROMETHEUS

Лицензионный код имеет вид: 5D0D54695D5C48593361

3. Установка файла скрипта

Автоматизация – Новый скрипт… - Загрузить пример… - Из файла…

Задать имя скрипта, например, Prometheus.

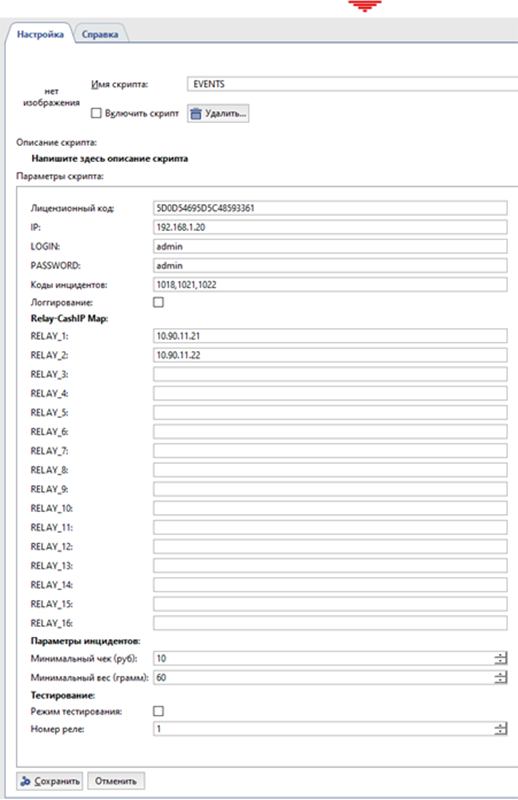

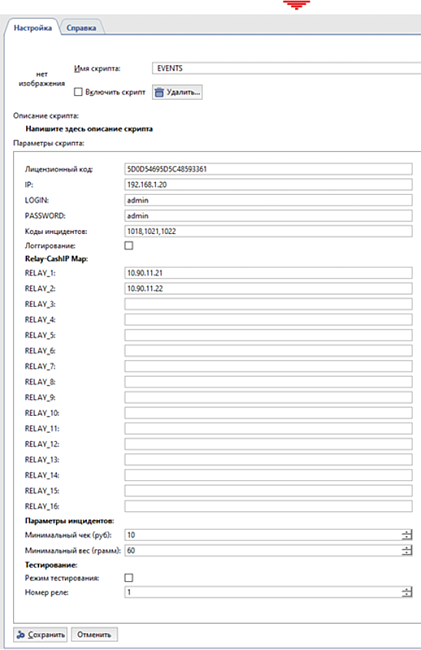

4. Параметры скрипта

Настройка и запуск скрипта PROMETHEUS

Ошибки при выполнении скрипта записываются в файл Prometheus.log

Лицензионный код – код, полученный от компании НЛБ (описание в п.2)

IP, LOGIN, PASSWORD – данные для подключения к PROMETHEUS

Логирование – запись этапов выполнения скрипта в файл relay.log. Используется для отладки.

RELAY_1 … RELAY_N – IP адреса касс. При возникновении инцидента на заданной кассе, будет отправлен сигнал на соответствующее реле.

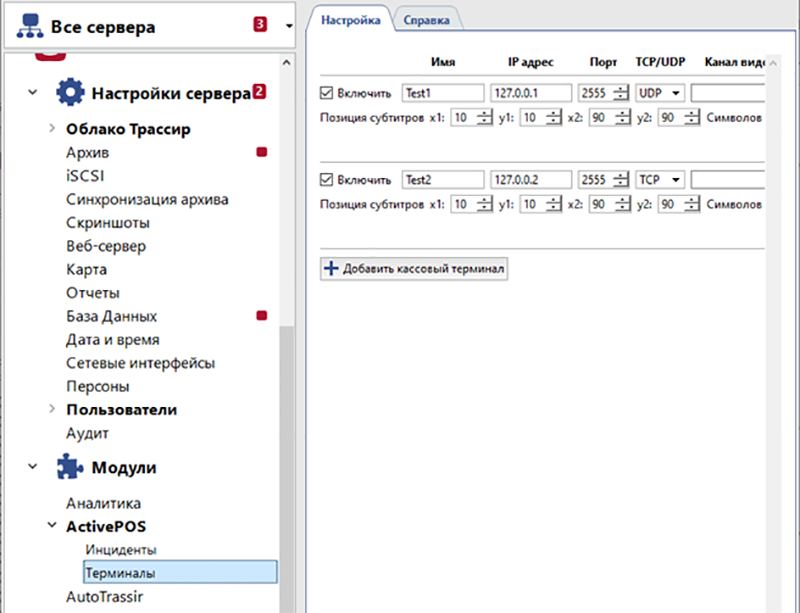

IP адреса касс можно посмотреть на вкладке Терминалы

Настройка и запуск скрипта PROMETHEUS

Режим тестирования – при активации и запуске скрипта отправляется сигнал на заданный номер реле. Результат выполнения можно посмотреть в файле Prometheus.log.

ЗАМЕЧАНИЕ: Если на объекте подключено несколько устройств PROMETHEUS, отдельно для каждого создается и настраивается вышеуказанный скрипт.

Настройка СККО «ВидеоМаркет»

Для работы с устройством Prometheus, необходимо обновить Видеомаркет до версии 5.5.1.7 или выше.

Для получения лицензии, необходимо сообщить текущие лицензионные данные системы Видеомракет на объекте. Узнать из можно, запустив на сервере утилиту Пуск-Видеомаркет-Установка лицензии, или файл VMLicense.exe в папке сервера Видеомаркет.

Настройка работы с реле находится в закладке «Администрирование», меню «Уведомления», раздел «Релейные устройства».

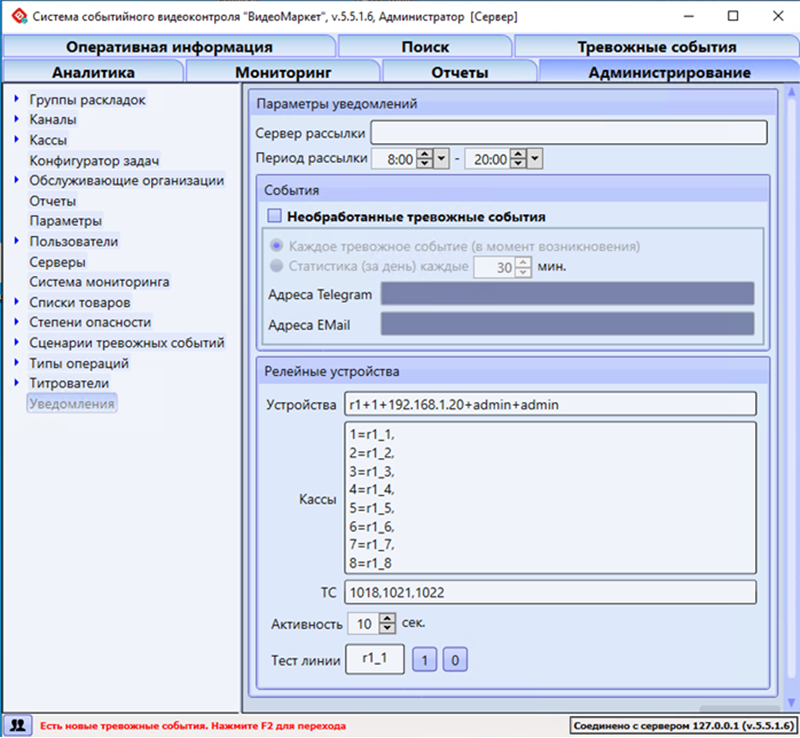

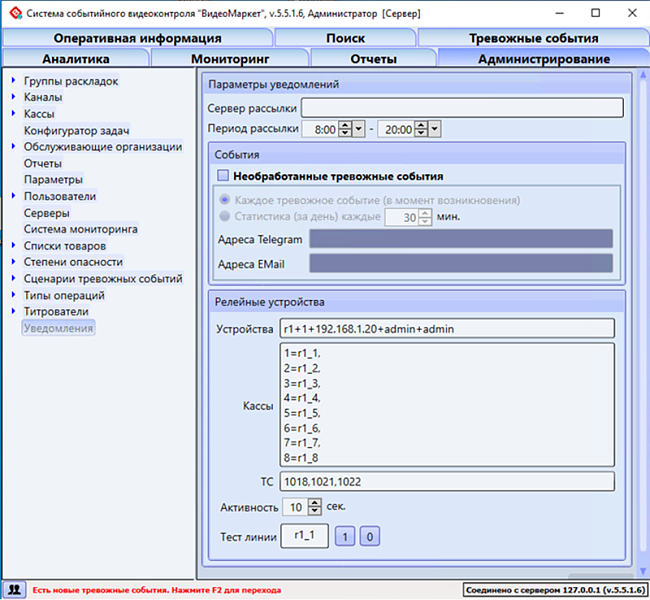

На скриншоте приведен пример настройки системы на 8 касс (при условии, что IP адрес Prometheus 192.168.1.20, логин/пароль Prometheus admin/admin, номер кассы, над которой установлен маяк, соответствует номеру реле устройства Prometheus):

Пример настройки системы


1. В строку «Устройства» вносятся данные для подключения к сетевому реле, если устройств несколько - строки разделяются запятой или точкой с запятой.

Строка «Устройства» имеет вид: ID устройства + Тип устройства + IP адрес + Логин + Пароль

Где:

  • ID устройства – произвольное имя устройства (в примере – r1)
  • Тип устройства – 1 – Prometheus
  • IP адрес – IP адрес устройства
  • Логин – имя пользователя устройства
  • Пароль – пароль для подключения к устройству.

2. В строке «Кассы» устанавливается соответствие касс номерам реле, строки сопоставления кассы номеру реле разделяются запятой.

Строка «Кассы» имеет вид: Номер кассы = ID устройства _ номер реле

Где:

  • Номер кассы – код кассы (можно посмотреть в «Администрирование» – «Кассы», по умолчанию 1 – 1-я касса, 2 – 2-я касса и т.д.).
  • ID устройства – имя устройства, заданное в строке «Устройства»
  • Номер реле – номер реле устройства Prometheus

3. В строку «ТС» вносятся номера тревожных событий, на которые будет реагировать система и зажигать маяки над кассой. Номера тревожных событий разделяются запятой, узнать номера тревожных событий можно в «Администрирование» - «Сценарии тревожных событий». По умолчанию настроены тревожные события Малый вес, Минимальный Чек и Режим ошибки.

4. В устройствах Prometheus, длительность переключения реле настраивается в Web-интерфейсе.

5. Поле «Тест линии» предназначено для тестирования переключения реле.

Строка имеет вид: ID _ номер реле

Где:

  • ID устройства – имя устройства, заданное в строке «Устройства»
  • Номер реле – номер реле устройства Prometheus
  • Кнопка «1» - замыкает реле с нормально открытым контактом, Кнопка «0» - с нормально закрытым.

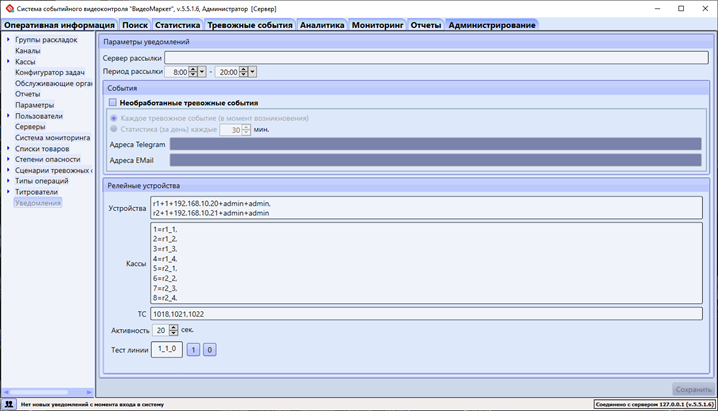

Пример настройки при подключении 2-х устройств Prometheus (4-х релейные) на объекте


Пример настройки при подключении 2-х устройств Prometheus (4-х релейные) на объекте

Проверка отправки уведомлений

Проверить правильность подключения маяка к кассе можно путем генерации инцидента Малый вес. Для этого необходимо добавить в чек (отсканировать) весовой товар массой менее 60 грамм. Над кассой должен загореться маяк.

Наименование Единица измерения Кол-во
Реле (16 релейных каналов) на DIN рейку шт. 1
AccordTec AT-12/30 DIN Источник стабилизированного питания + шнур с вилкой шт. 2
Оповещатель светозвуковой Маяк-12КП шт. 16
Удлинитель типа "Pilot" 5 розеток шт. 1
Шина нулевая на DIN-рейку шт. 4
DIN-рейка 1000мм шт. 1
Патч-корд UTP , Cat 5e, 2м шт. 1
Расширение лицензии на дополнительный функционал (световой оповещатель над КСО) шт. 16
Клеммник для медного провода 3-х проводн. WAGO 222-413 шт. 36


Наименование Единица измерения Кол-во
Реле (8 релейных каналов) на DIN рейку шт. 1
AccordTec AT-12/30 DIN Источник стабилизированного питания + шнур с вилкой шт. 1
Оповещатель светозвуковой Маяк-12КП шт. 8
Удлинитель типа "Pilot" 5 розеток шт. 1
Шина нулевая на DIN-рейку шт. 2
DIN-рейка 1000мм шт. 1
Патч-корд UTP , Cat 5e, 2м шт. 1
Расширение лицензии на дополнительный функционал (световой оповещатель над КСО) шт. 8
Клеммник для медного провода 3-х проводн. WAGO 222-413 шт. 18
